Descripción detallada de la estructura del depósito de gas natural

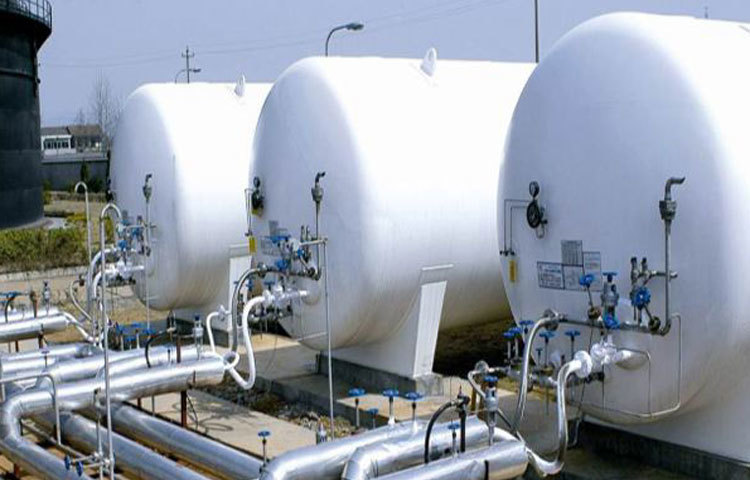

El tanque de almacenamiento de gas natural es un tanque de almacenamiento de doble capa, que se utiliza para almacenar líquidos criogénicos para soportar la presión del Medio. El tanque de almacenamiento criogénico está hecho de acero aleado resistente a baja temperatura (0crl8ni9). La capa protectora del tanque se mantiene a cierta distancia del tanque para formar un espacio de aislamiento para soportar la carga de gravedad del tanque y el Medio, as í como la presión negativa de vacío de la capa aislante. La carcasa está hecha de acero de contenedor y no entra en contacto con baja temperatura. La capa aislante está principalmente llena de arena perlada para el bombeo de alto vacío. La tasa de evaporación de los tanques de almacenamiento a baja temperatura es generalmente inferior al 0,2%.
Diagrama esquemático de descompresión y presurización del depósito de almacenamiento a baja temperatura:
La salida del tanque de gas natural se alimenta de la presión del tanque. Después de la descarga de líquido, el nivel de líquido disminuye y el espacio de fase de gas aumenta, lo que resulta en una disminución de la presión en el tanque. Por lo tanto, es necesario a ñadir gas continuamente al tanque para mantener la presión en el tanque sin cambios para satisfacer los requisitos del proceso. Como se muestra en la figura 2, el carburador presurizado y la válvula presurizada se colocan debajo del tanque. El gasificador presurizado es un gasificador calentado por aire, cuya altura de instalación debe ser inferior al nivel más bajo del depósito de almacenamiento de gas natural. La función de la válvula de sobrealimentación es opuesta a la de la válvula reductora de presión. Cuando la presión de salida de la válvula está por debajo del valor establecido, la válvula se abre y cuando la presión aumenta por encima del valor establecido, la válvula se cierra. El proceso de presurización es el siguiente: cuando la presión en el tanque es inferior al valor establecido de la válvula de presurización, la válvula de presurización se abre y el líquido en el tanque fluye lentamente al carburador presurizado a través de la diferencia de nivel de líquido. El gas producido por la gasificación líquida fluye a través de la válvula de presión y el tubo de fase gaseosa y se alimenta al tanque. El suministro continuo de gas aumenta la presión en el tanque. La válvula de sobrealimentación se cierra cuando la presión aumenta por encima del punto de ajuste de la válvula de sobrealimentación. En este punto, la presión en el carburador presurizado impedirá que el líquido fluya hacia el proceso presurizado.
